Kaçak Akım Rölesi Testi Nasıl Yapılır?

Kaçak akım rölesi (KAA, RCD), elektrik tesisatında oluşabilecek faz-nötr dengesizliklerini yani kaçak akımları algılayarak devreyi otomatik olarak kesen hayati bir koruma cihazıdır. Bu test, rölenin belirlenen kaçak akım seviyesinde ve süresinde doğru çalışıp çalışmadığını kontrol etmek için yapılır. Düzenli testler, elektrik çarpması ve yangın risklerini önleyerek can güvenliğini sağlar ve işletmelerin yasal uygunluklarını güvence altına alır.

Kısa Özet

• Kaçak akım rölesi testleri, cihazın insan sağlığı ve tesisat güvenliği için hayati koruma işlevini doğrular.
• Testler, yetkili elektrik mühendisleri tarafından özel test cihazları kullanılarak rölenin açma akımı ve süresi ölçülerek yapılır.
• Periyodik kontroller, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği gereği düzenli olarak yapılmalı ve raporlanmalıdır.

Kaçak Akım Rölesi (RCD) Nedir ve Nasıl Çalışır?

Kaçak akım rölesi (RCD - Residual Current Device), elektrik sistemlerinde insan hayatını ve tesisatı korumak amacıyla kullanılan temel bir güvenlik elemanıdır. Bu röleler, faz ve nötr iletkenlerinden geçen akımlar arasındaki farkı sürekli olarak izler.

Normal çalışma koşullarında, bir devrede faza giren akım ile nötrden geri dönen akım birbirine eşittir. Ancak bir izolasyon hatası veya insan teması durumunda, akımın bir kısmı toprak hattı üzerinden geri döner ve faz ile nötr arasındaki akım dengesi bozulur. Kaçak akım rölesi, bu dengesizliği (yani "kaçak akımı") tespit ettiğinde, çok kısa bir sürede otomatik olarak devreyi açarak elektrik çarpması veya yangın riskini önler. Tipik olarak 30 mA hassasiyetindeki röleler insan koruması, 300 mA hassasiyetindekiler ise yangın koruması için kullanılır.

Neden Kaçak Akım Rölesi Testi Yapılmalıdır?

Kaçak akım rölesi testi, bu koruma cihazlarının beklenen performansla çalışmaya devam ettiğini doğrulamak için kritik öneme sahiptir. Zamanla rölelerin iç mekanizmaları, ortam koşulları veya elektrik şebekesindeki dalgalanmalar nedeniyle aşınabilir veya arızalanabilir.

Bu testlerin yapılmaması, rölenin bir kaçak akım durumunda devreyi kesememesi riskini doğurur. Bu durum, özellikle ıslak ortamlarda veya hasarlı ekipmanlarla çalışılan yerlerde ölümcül elektrik çarpmalarına veya elektrik kontağından kaynaklanan yangınlara yol açabilir. Saha uygulamalarında, görsel olarak sağlam görünen birçok kaçak akım rölesinin fonksiyonel testlerde açma yapmadığı veya geç açtığı sıkça tespit edilir; bu da periyodik testlerin ne kadar elzem olduğunu gösterir.

Kontrol Kapsamı Tablosu

Kaçak Akım Rölesi Testi Nasıl Yapılır? Ölçüm ve Test Süreci

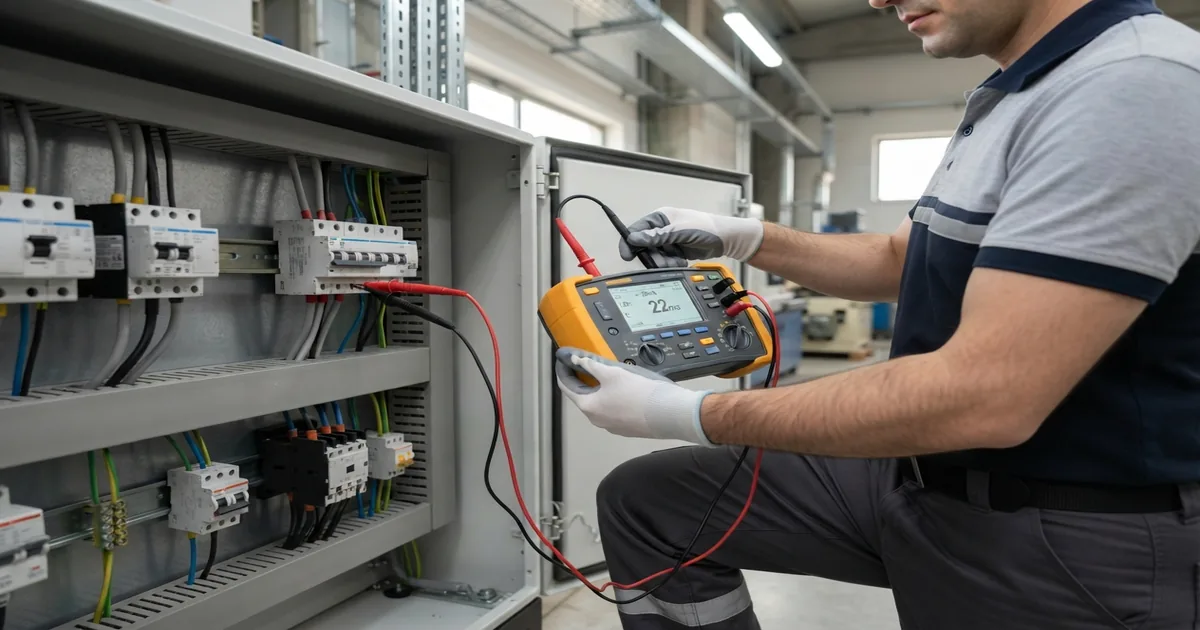

Kaçak akım rölesi testi, özel olarak tasarlanmış kaçak akım rölesi test cihazları kullanılarak gerçekleştirilir. Bu süreç, rölenin hem mekanik hem de elektriksel işlevselliğini doğrular.

Öncelikle, rölenin fiziki durumu ve bağlantıları görsel olarak incelenir. Ardından, röle üzerindeki test (T) butonuna basılarak mekanik açma işlevi kontrol edilir. Bu, rölenin açma-kapama mekanizmasının çalıştığını gösterir ancak elektriksel hassasiyetini teyit etmez. Asıl test, test cihazı ile yapılır: Cihaz, rölenin bağlı olduğu devreden kontrollü bir kaçak akım simüle eder. Bu akımın nominal değerde (örneğin 30 mA) kaç mili saniyede (ms) röleyi açtığı ölçülür. İdeal olarak, 30 mA'lik bir kaçak akım rölesi, 300 ms'den daha kısa bir sürede devreyi kesmelidir. Kontrolü gerçekleştiren mühendis, bu akım ve süre değerlerini ilgili standartlar ve üretici verileriyle karşılaştırarak rölenin uygunluğunu değerlendirir. Uygulamada sık karşılaşılan bir durum, eski veya kalitesiz rölelerin geç açma yapması ya da hiç açmamasıdır; bu tür durumlarda röle derhal değiştirilmelidir.

İlgili Mevzuat ve Standartlar

Kaçak akım rölesi testleri, yasal mevzuat ve ulusal standartlar çerçevesinde yapılır. Bu kontrollerin temel dayanağı, İş Sağlığı ve Güvenliği Kanunu'dur. Bu kanun, işyerlerinde güvenli çalışma ortamlarının sağlanmasını genel bir yükümlülük olarak belirler.

Daha spesifik olarak, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği doğrudan bu testleri kapsar. Yönetmelik, işyerlerinde kullanılan iş ekipmanlarının sağlık ve güvenlik açısından asgari şartlarını belirler ve periyodik kontrollerin gerekliliğini vurgular. Elektrik tesisatları da iş ekipmanı kapsamında değerlendirildiğinden, kaçak akım rölelerinin periyodik testleri bu yönetmelik kapsamında zorunludur. Ayrıca, Elektrik Tesislerinde Topraklamalar Yönetmeliği, topraklama sistemlerinin doğru kurulumu ve işleyişi ile kaçak akım koruma düzeneklerinin etkinliği için temel bir çerçeve sunar. Bu yönetmelikler, periyodik testlerin hem can güvenliği hem de yasal uygunluk açısından ne kadar önemli olduğunu açıkça ortaya koymaktadır.

Sahada Sık Karşılaşılan Uygunsuzluklar

Saha uygulamalarında kaçak akım rölesi testleri sırasında çeşitli uygunsuzluklarla karşılaşılmaktadır. Bunların başında, rölenin test butonuyla açma yapmasına rağmen kaçak akım test cihazıyla belirlenen limitler dahilinde açma akımı veya süresi değerlerine uymaması gelir. Bu durum genellikle rölenin yaşlanması, kirlenme veya iç mekanizmalarındaki aşınma gibi nedenlerle ortaya çıkar.

Örneğin, bir fabrikada yapılan periyodik kontrol sırasında, ıslak zeminli bir üretim alanındaki makine hattını koruyan 30 mA'lik kaçak akım rölesi test edildiğinde, rölenin 250 ms yerine 500 ms'de açtığı tespit edilebilir. Bu, rölenin insan koruma süresi limitini aştığı ve olası bir elektrik kaçağında çalışanları şok riskine karşı yeterince hızlı koruyamayacağı anlamına gelir. Bu tür bir bulgu, derhal rölenin değiştirilmesini gerektirir. Aksi takdirde, olası bir kaza durumunda işletme hem yasal sorumluluklarla karşı karşıya kalır hem de çalışan sağlığını riske atar.

İşletmeler İçin Pratik Değerlendirme

İşletmeler, kaçak akım rölesi testlerini yaptırmadan önce ve testler sırasında bazı pratik adımlar izlemelidir. İlk olarak, kontrol edilecek tüm elektrik panolarının ve kaçak akım rölelerinin yerleri belirlenmeli, kolay erişim sağlanmalıdır. Kontrol sırasında, işletme yetkilisi tarafından tesisat projeleri, daha önceki periyodik kontrol raporları ve varsa kaçak akım rölelerinin marka/model bilgileri kontrolü yapacak mühendise sunulmalıdır.

Tespit edilen uygunsuzluklar, raporlama sonrası işletme tarafından önceliklendirilerek giderilmelidir. Örneğin, bir rölenin geç açma yaptığı veya hiç açmadığı tespit edildiğinde, ilgili rölenin en kısa sürede yenisiyle değiştirilmesi ve ardından yeniden test edilerek doğrulanması elzemdir. Rapor, sadece bir belge olarak değil, tesisat güvenliğini artırmak için bir yol haritası olarak değerlendirilmelidir. Eksikliklerin giderilmesi sonrasında yapılacak yeniden kontrol, tesisatın güvenli hale geldiğini kanıtlar ve işletmenin yasal yükümlülüklerini yerine getirdiğini gösterir.

Sıkça Sorulan Sorular

Kaçak akım rölesi testi ne sıklıkla yapılmalıdır?

Kaçak akım rölesi testleri, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği'ne göre yılda en az bir kez periyodik olarak yapılmalıdır. Bunun yanı sıra, tesisatta yapılan önemli değişiklikler veya rölenin arızalandığına dair şüphe durumlarında da testin tekrarlanması önemlidir.

Kaçak akım rölesi testi sırasında tesisatın elektriği kesilir mi?

Evet, kaçak akım rölesi testi sırasında güvenlik ve doğru ölçüm için test edilecek rölenin bağlı olduğu devrenin kısa süreliğine enerjisi kesilmelidir. Bu, hem test cihazının doğru çalışmasını hem de ölçüm doğruluğunu garanti eder.

Kaçak akım rölesinin kendisi üzerindeki test butonu yeterli midir?

Hayır, röle üzerindeki test butonu yalnızca mekanik açma işlevini kontrol eder ve rölenin elektriksel hassasiyetini veya açma süresini ölçmez. Gerçekçi bir değerlendirme için, uluslararası standartlara uygun test cihazlarıyla profesyonel ölçümler yapılmalıdır.

Kaçak akım rölesi testini kimler yapabilir?

Kaçak akım rölesi testleri, ilgili yönetmelikler uyarınca elektrik mühendisleri, elektrik teknikerleri veya yüksek teknikerler gibi yetkili ve eğitimli kişiler tarafından yapılmalıdır. Bu kişiler, ölçüm cihazlarını doğru kullanma ve sonuçları değerlendirme konusunda bilgi sahibi olmalıdır.

Raporlanan uygunsuzluklar giderilmezse ne olur?

Raporlanan uygunsuzlukların giderilmemesi, işletme için ciddi riskler taşır. Olası bir elektrik kazasında can kaybı veya yaralanma, yangın ve büyük maddi hasarlar meydana gelebilir. Ayrıca, iş sağlığı ve güvenliği mevzuatına uyumsuzluk nedeniyle yasal yaptırımlar ve cezalarla karşılaşılabilir.

Sonuç

Kaçak akım rölesi testleri, elektrik tesisatlarının güvenliğini ve iş sürekliliğini sağlamak için vazgeçilmez bir uygulamadır. Bu testler sayesinde, tesisatlardaki potansiyel tehlikeler erken aşamada tespit edilerek elektrik çarpmaları ve yangınlar gibi ciddi kazaların önüne geçilir. İşletmelerin yasal yükümlülüklerini yerine getirmesi, çalışan sağlığını koruması ve olası maddi zararları engellemesi için bu periyodik kontrolleri aksatmadan yetkili uzmanlara yaptırması büyük önem taşır.
