OG Hücre Kontrolü Nasıl Yapılır?

OG hücre kontrolü, orta gerilim seviyesindeki elektrik enerjisini yöneten anahtarlama ve koruma ekipmanlarının güvenli, kesintisiz ve standartlara uygun çalışıp çalışmadığının teknik yöntemlerle doğrulanmasıdır. İşletmelerin enerji sürekliliği ve can güvenliği açısından kritik öneme sahip olan bu süreç, olası kısa devre ve ark arızalarının önüne geçilmesini sağlar. Kontrolün eksiksiz yapılması, beklenmedik tesis duruşlarını engellerken yangın ve elektriksel kaza risklerini minimize eder.

Kısa Özet

• OG hücrelerinde mekanik kilit sistemleri, bağlantı noktaları, izolasyon seviyesi ve koruma rölesi ayarları detaylı şekilde incelenir.
• Kontrol sürecinde ekipmanın üretici talimatları ve saha şartları göz önünde bulundurularak fonksiyonel testler ve yalıtım ölçümleri yapılır.
• Düzenli kontroller, ekipman ömrünü uzatır ve enerji altyapısında meydana gelebilecek büyük arızaları önceden tespit etmeyi sağlar.

Kontrol Kapsamı

OG hücre kontrolü, elektrik altyapısının kalbi olan bu panoların hem fiziksel bütünlüğünün hem de elektriksel fonksiyonlarının denetimidir. Uygulamada, hücre içindeki kesici, ayırıcı, akım ve gerilim trafoları gibi birincil ekipmanların durumu, korozyon, ısınma ve yalıtım seviyesi açısından değerlendirilir. Ayrıca, hücrenin içine girişlerin güvenliğini sağlayan mekanik kilit sistemlerinin (interlock) doğru çalışması, hatalı manevraların önlenmesi açısından hayati bir kontrol noktasıdır.

Ölçüm ve Test Süreci

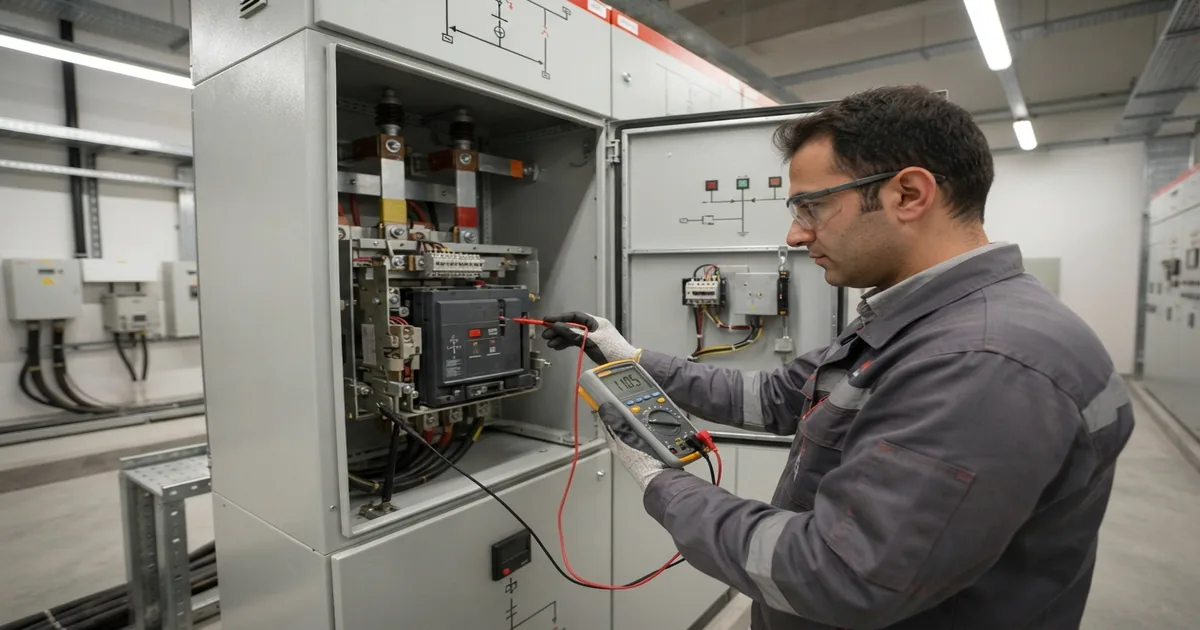

Kontrol süreci, tesiste enerji kesilerek yapılan çevrimdışı (offline) kontroller ve mümkünse görsel denetimlerle başlar. İzolasyon direnci ölçümü, hücrenin yalıtım seviyesinin standartlara uygunluğunu belirlemek için yapılan temel testlerden biridir. Bunun yanı sıra, koruma rölelerinin tetikleme testleri ve kesicinin açma-kapama zamanlaması, bir arıza anında hücrenin istenen sürede devreyi kesip kesmeyeceğini anlamak için kritik veriler sunar.

Kontrol Kapsamı Tablosu

İlgili Mevzuat ve Standartlar

OG hücre kontrolleri, *İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği* çerçevesinde, işyerindeki elektriksel tesisatın periyodik muayenesi kapsamında değerlendirilir. Bu yönetmelik, ekipmanların güvenli kullanımı için gerekli teknik incelemelerin, yetkili teknik personel tarafından periyodik olarak yapılmasını zorunlu kılar.

Ayrıca, *Elektrik Tesislerinde Topraklamalar Yönetmeliği* ve ilgili elektriksel standartlar, OG sistemlerinin işletilmesi ve korunması için temel teknik referansları oluşturur. Bu düzenlemeler, tesisatın can ve mal güvenliğini sağlayacak şekilde işletilmesini şart koşar; bu nedenle her türlü bakım ve kontrol çalışması, üreticinin teknik dokümantasyonu ve güncel mühendislik standartları ışığında icra edilmelidir.

Uygulamada Sık Karşılaşılan Uygunsuzluklar

Saha uygulamalarında en çok karşılaşılan uygunsuzluklardan biri, hücre içindeki izolatörlerin tozlanması veya nemlenmesi sonucu oluşan yüzey arklarıdır. Özellikle tozlu ortamlarda bulunan trafo merkezlerinde, temizlik periyotlarının aksatılması, yüksek gerilim altında iletkenlik yaratarak ekipmanın zarar görmesine neden olur. Ayrıca, kilit sistemlerinin mekanik yorgunluk veya korozyon nedeniyle fonksiyonunu yitirmesi, operatörün yanlışlıkla yük altında ayırıcı açmasına sebep olabilir ki bu durum hayati tehlike arz eder.

İşletmeler İçin Pratik Değerlendirme

İşletmeler, OG hücre kontrolü öncesinde tesisin tek hat şemasını hazır bulundurmalı ve sistemin işletme sorumluluğunu üstlenen yetkililerle koordinasyon sağlamalıdır. Kontrol sırasında, sistemin enerji durumu, kesici geçmişi ve daha önce yapılan bakım kayıtları mühendise sunulmalıdır. Tespit edilen uygunsuzluklar; risk seviyesine göre acil müdahale gerektiren (örneğin kilit sistemi arızası) veya periyodik bakım kapsamında giderilebilecek durumlar şeklinde sınıflandırılarak raporlanır. İşletme yetkililerinin, bu raporlardaki bulguları ciddiye alarak zamanında revizyon yapması, tesisin sürekliliğini doğrudan etkiler.

Sıkça Sorulan Sorular

OG hücre kontrolleri ne sıklıkla yapılmalıdır?

OG hücre kontrolleri, yasal düzenlemeler ve işletmenin çalışma koşulları göz önüne alınarak genellikle yılda bir kez olacak şekilde periyodik olarak gerçekleştirilmelidir. Ancak, tesisin bulunduğu ortamın nemli veya tozlu olması gibi zorlayıcı çevresel faktörler mevcutsa, bu süreler işletme koşullarına göre daha kısa aralıklarla belirlenmelidir.

Kontrol sırasında enerji kesilmesi zorunlu mudur?

Evet, kapsamlı bir OG hücre kontrolü ve özellikle izolasyon direnci ölçümü gibi elektriksel testler, güvenlik nedeniyle sistemin enerjisiz olduğu durumda yapılmalıdır. Sadece görsel inceleme gibi kısıtlı kontroller gerilim altındayken yapılabilse de, detaylı teknik değerlendirme için sistemin işletme sorumlusu gözetiminde manevra yapılarak yalıtılması gereklidir.

Hücre kilit sistemlerinin çalışmaması neden tehlikelidir?

Hücre kilit sistemlerinin çalışmaması, kesici açık değilken ayırıcının açılması gibi hatalı manevralara zemin hazırlar ve bu durum çok büyük bir ark patlamasına neden olabilir. Bu patlama hem ekipmanın tamamen yanmasına hem de o sırada işlem yapan personelin hayati tehlike yaşamasına yol açacağı için kilit sistemlerinin kusursuz çalışması esastır.

Mevzuat gereği kontrolleri kim yapmalıdır?

Elektriksel kontroller, ilgili yasal düzenlemeler ve teknik standartlar çerçevesinde, elektriksel periyodik muayene konusunda yetkili ve gerekli mühendislik formasyonuna sahip uzman kişiler tarafından yapılmalıdır. İlgili yönetmelikler, kontrolün teknik yeterliliğe sahip personel tarafından icra edilmesini ve sonuçların raporlanmasını bir yükümlülük olarak tanımlar.

Raporlanan uygunsuzluklar nasıl değerlendirilmelidir?

Raporlanan uygunsuzluklar, risk puanlarına göre aciliyet sırasına dizilmeli ve en kritik olanlar (can güvenliğini tehdit edenler) öncelikli olmak üzere giderilmelidir. Bakım ve onarım çalışmaları tamamlandıktan sonra, yapılan düzeltmelerin doğrulanması için gerekli testler tekrar edilmeli ve bu süreç kayıt altına alınarak işletme dosyasında saklanmalıdır.

Sonuç

OG hücre kontrolü, sadece bir prosedür değil, tesisin elektriksel güvenliğini garanti altına alan temel bir mühendislik faaliyetidir. Bu kontroller sayesinde, enerji altyapısındaki aksaklıklar büyümeden tespit edilir ve işletme güvenliği en üst seviyeye taşınır. Düzenli denetimler, beklenmedik arızaların maliyetli sonuçlarını önleyerek işletmenin verimliliğine doğrudan katkı sağlar.
