Reaktif Güç Nedir?

Reaktif güç, elektrik motorları, transformatörler ve bobinli cihazlar gibi manyetik alanla çalışan ekipmanların işlevlerini yerine getirmek için şebekeden çektiği ancak aktif bir işe dönüşmeyen mıknatıslanma gücüdür. İşletmelerin enerji verimliliği ve maliyet yönetimi açısından kritik öneme sahiptir. Kontrol altında tutulmayan reaktif güç, reaktif ceza faturalarıyla işletme giderlerini artırırken, elektrik tesisatı üzerinde ek yük ve kayıplara yol açar.

Kısa Özet

• Reaktif güç, elektromanyetik sistemlerin çalışması için gerekli olan ancak faydalı işe dönüşmeyen elektriksel bir enerji bileşenidir.
• Kompanzasyon sistemleri, endüktif yüklerin oluşturduğu reaktif gücü yerinde dengeleyerek şebeke üzerindeki gereksiz yükü minimize eder.
• Dengesiz reaktif güç, işletmelerin elektrik faturalarına cezai bedel olarak yansırken iletim hatlarında kayıpları artırır.

Reaktif Güç Nasıl Oluşur?

Reaktif güç, AC (alternatif akım) devrelerinde bobinli ve manyetik alan oluşturan cihazların akımı ile gerilimi arasında faz farkı yaratması sonucu ortaya çıkar. Motorlar, pompalar, fanlar ve floresan lambalar gibi cihazlar, çalışabilmek için kendi içlerinde bir manyetik alan kurmak zorundadır. Bu mıknatıslanma için gereken enerji, şebekeden çekilir ancak kinetik veya ısı enerjisi gibi aktif bir işe dönüşmeden tekrar şebekeye geri döner.

Sahadaki uygulamalarda bu durum, akımın gerilimin gerisinde kalmasına neden olur. Bu faz farkı arttıkça sistemin verimi düşer. Elektrik tesisatındaki iletkenler ve trafolar, faydalı iş üretmeyen bu akımı da taşımak zorunda kaldığı için kapasiteleri verimsiz kullanılır.

Kompanzasyon Neden Önemlidir?

Kompanzasyon, sistemdeki reaktif gücü kaynağında dengeleyerek şebekeden çekilen toplam akımın aktif güce odaklanmasını sağlayan bir kontrol mekanizmasıdır. Enerji yönetimi kapsamında kompanzasyonun doğru yapılandırılması, işletmenin elektrik altyapısını korurken enerji maliyetlerini optimize eder.

Sistemin düzgün çalışmadığı durumlarda, şebeke işletmecisi tarafından uygulanan reaktif ceza yaptırımları işletme için ciddi bir maliyet kalemi oluşturur. Ayrıca, kompanzasyon panosunun periyodik bakımlarının aksatılması, kondansatör gruplarının ömrünü kısaltır ve ölçüm hatalarına neden olur.

Kontrol Kapsamı Tablosu

İlgili Mevzuat ve Standartlar

Elektriksel tesislerin işletilmesinde, enerji verimliliği ve şebeke uyumu açısından uyulması gereken hususlar bulunmaktadır. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği, işletmelerin kullandığı elektrik tesisatının güvenli ve yönetmeliklere uygun çalıştırılmasını zorunlu kılar.

Reaktif güç sınır değerleri ve kompanzasyon takibi, bağlı bulunulan dağıtım şirketinin teknik şartnameleri ve ilgili enerji mevzuatları çerçevesinde değerlendirilmelidir. Bu mevzuatlar, bir işletmenin şebekeye olan reaktif enerji yükünün belirli oranların üzerine çıkması durumunda cezai yaptırımlar uygulanmasını düzenler. Mühendislik uygulamalarında, tesisin karakteristik özelliklerine uygun kompanzasyon projesinin oluşturulması ve periyodik kontrollerin yapılması yasal bir gerekliliktir.

İşletmeler İçin Pratik Değerlendirme

İşletme yetkilileri, enerji faturalarını düzenli olarak inceleyerek "Endüktif" ve "Kapasitif" oranlarındaki sapmaları takip etmelidir. Kontrol öncesinde işletmenin son üç aya ait aktif ve reaktif elektrik faturaları, kompanzasyon panosunun yerleşim şeması ve kullanılan kondansatörlerin teknik katalogları hazır bulundurulmalıdır.

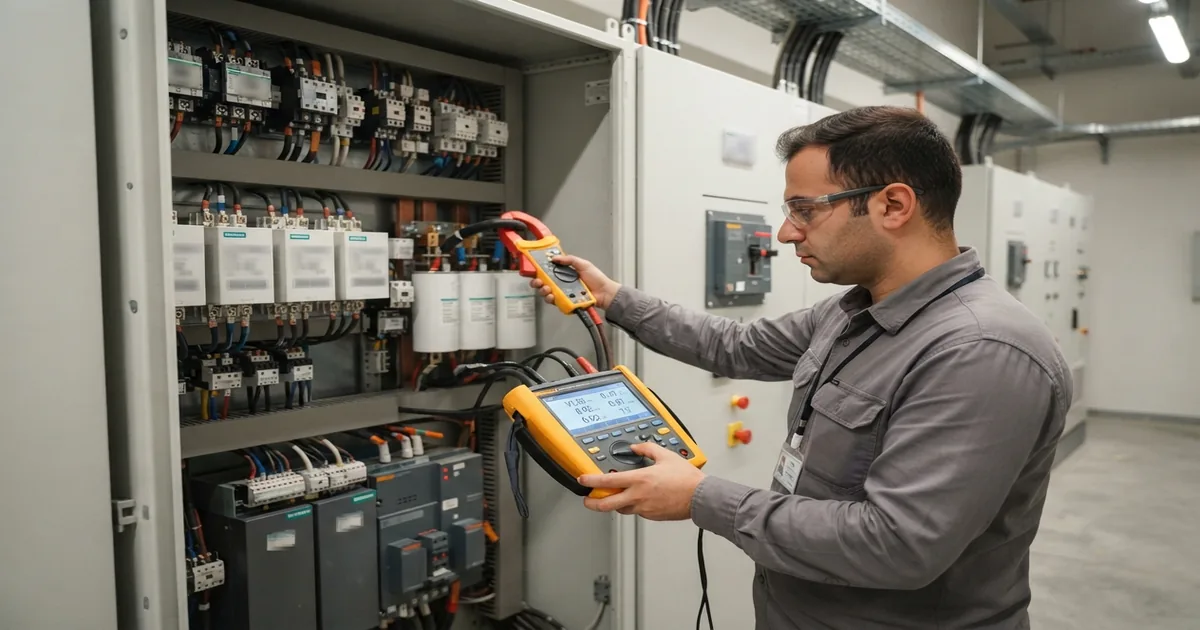

Kontrol sırasında, pano içerisindeki kontaktörlerin sesli çalışması veya kondansatörlerin üzerinde görülen şişmeler, sistemin acil müdahale gerektirdiğine dair temel göstergelerdir. Tespit edilen uygunsuzluklar, kompanzasyon rölesinin yeniden programlanması veya arızalı kondansatörlerin değişimi ile giderilir. Raporlama aşamasında elde edilen veriler, sistemin reaktif gücü karşılama başarısını ve işletmenin cezai risk durumunu net bir şekilde ortaya koyar.

Gerçekçi Saha Senaryosu

Bir üretim tesisinde yapılan periyodik kontrolde, kompanzasyon panosundaki üç adet kondansatörün kapasitesini kaybettiği tespit edilmiştir. İşletme yönetimi, faturalarda küçük bir artış gözlemlemiş ancak bunu üretime bağlamıştır. Yapılan ölçümlerde, kondansatörlerin görevini yapamadığı, rölenin sürekli "kademe yetersiz" hatası verdiği ve tesisin reaktif ceza sınırına girdiği görülmüştür. Arızalı kondansatörlerin değiştirilmesi ve pano bağlantılarının sıkılmasıyla işletme, reaktif ceza ödemekten kurtulmuştur. Bu durum, periyodik kontrollerin sadece arıza anında değil, düzenli takip edilmesinin mali kayıpları nasıl önlediğini göstermektedir.

Sıkça Sorulan Sorular

Reaktif güç neden faturayı artırır?

Reaktif güç, şebekeden çekilen ancak işe yaramayan bir enerji olduğu için iletim hatlarında ek yük oluşturur. Elektrik dağıtım şirketleri, bu gereksiz yükün yarattığı kapasite kaybını kompanze etmek amacıyla, belirli oranları aşan işletmelere reaktif enerji bedeli (ceza) yansıtır.

Kompanzasyon panosu ne sıklıkla kontrol edilmelidir?

Kompanzasyon panoları, işletmenin enerji tüketim yoğunluğuna ve cihazların çalışma koşullarına bağlı olarak yılda en az bir kez periyodik olarak kontrol edilmelidir. Yüksek harmonik içeren veya ortam sıcaklığının çok değişken olduğu endüstriyel tesislerde bu süreler daha kısa tutulmalı ve uzman mühendislerce değerlendirilmelidir.

Reaktif gücün yüksek olması cihazlara zarar verir mi?

Evet, sistemdeki yüksek reaktif güç, akımın artmasına ve kabloların gereğinden fazla ısınmasına neden olur. Bu durum, elektrik panolarında kontakların erimesine, kabloların izolasyonunun zayıflamasına ve uzun vadede elektriksel yangın risklerinin ortaya çıkmasına yol açarak ekipman ömrünü ciddi oranda düşürür.

İşletme sahibi olarak cezalı duruma düştüğümü nasıl anlarım?

Elektrik faturanızda yer alan "Aktif Enerji", "Endüktif Reaktif Enerji" ve "Kapasitif Reaktif Enerji" değerlerini kontrol etmelisiniz. Eğer endüktif veya kapasitif tüketim oranlarınız, yasal sınır değerlerin üzerine çıktıysa faturanızda reaktif enerji bedeli (ceza) kalemi görüntülenir.

Kompanzasyon arızası nasıl anlaşılır?

Kompanzasyon panosundaki rölenin sürekli hata kodları vermesi, panodan gelen anormal sesler veya kondansatörlerin fiziksel olarak deforme olup şişmesi arıza belirtisidir. Ayrıca, faturalarda ani bir artış yaşanması veya kompanzasyon panosunun ekranındaki akım/gerilim değerlerinin kararsız seyretmesi sistemin bakım gerektirdiğini gösterir.

Sonuç

Reaktif güç, doğru yönetilmediğinde işletmeler için görünmez bir maliyet ve teknik güvenlik riski oluşturur. Düzenli kompanzasyon takibi ve elektriksel kontroller, yalnızca ceza ödemenizi engellemekle kalmaz, aynı zamanda tesisinizin enerji verimliliğini artırarak elektrik altyapınızın ömrünü uzatır. Teknik uygunluk süreçlerini işletme rutininizin bir parçası haline getirmek, sürdürülebilir enerji yönetimi için en temel adımdır.
