Trafo Bakım ve Kontrolünde Nelere Bakılır?

Trafo bakım kontrolü; işletmelerin enerji sürekliliğini sağlamak, can ve mal güvenliğini korumak amacıyla yüksek gerilim trafolarının fiziksel, elektriksel ve çevresel şartlarının periyodik olarak incelenmesidir. Düzenli yapılan bu kontroller, trafonun beklenmedik arızalarını önler ve ömrünü uzatır. Bakımsız bir trafo işletme genelinde enerji kesintilerine, ciddi ekipman hasarlarına ve yangın risklerine yol açabileceği için işletme sürekliliği açısından kritik öneme sahiptir.

Kısa Özet

• Trafoların izolasyon dirençleri ölçülerek, sargı yalıtımındaki yaşlanma veya nemlenme gibi arızalar erkenden tespit edilir ve sistem koruma altına alınır.
• Trafo yağı analizi ve seviye kontrolü, yalıtımın kalitesini ve soğutma performansını doğrulayarak aşırı ısınma kaynaklı yangınları önler.
• Bağlantı noktalarının sıkılığı ve temizliği kontrol edilerek, yüksek akım geçişlerinde oluşabilecek ark ve yerel ısınma problemleri engellenir.

Yüksek Gerilim Trafolarında Kontrol Kapsamı

Trafo bakım kontrolü, tesisin ana enerji giriş noktası olan bu cihazların güvenilirliğini sağlamak için çok aşamalı bir süreçtir. Kontrolü gerçekleştiren mühendis, trafonun hem pasif fiziksel durumunu hem de aktif elektriksel verilerini bir bütün olarak değerlendirir. Yalnızca gözle yapılan inceleme, iç arızaları tespit etmekte yetersiz kalacağı için ölçüm ve test süreçleri mutlaka sürece dahil edilmelidir.

Kontrol Kapsamı Tablosu

Ölçüm ve Test Süreci

Trafo bakım kontrolleri, cihazın enerjisinin kesildiği ve gerekli iş güvenliği önlemlerinin alındığı bir ortamda gerçekleştirilmelidir. Ölçüm sırasında izlenen temel adımlar şunlardır:

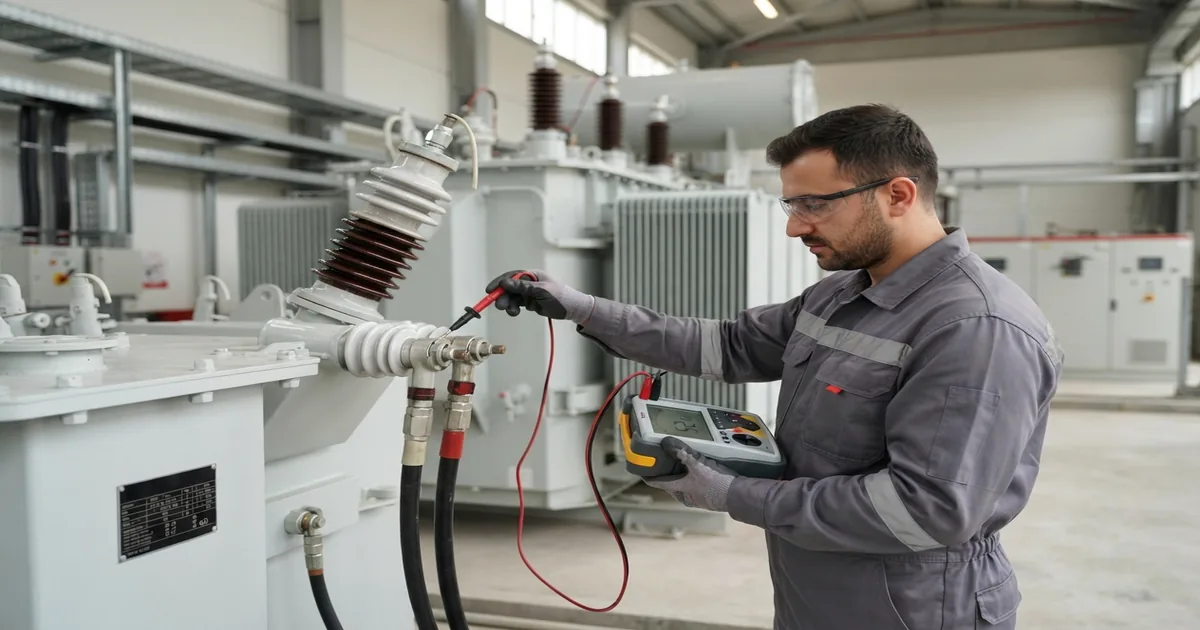

İlk olarak, trafonun tüm fiziksel bileşenleri gözle kontrol edilir. Sızdıran contalar, yağ kaçakları, boya dökülmeleri veya izolatörlerdeki çatlaklar kaydedilir. Ardından izolasyon testi (meger testi) ile sargıların yalıtım değerleri kontrol edilir. Bağlantı uçlarında termal kamera ile yapılan incelemeler, gözle görülmeyen gevşeklikleri veya oksidasyonları ortaya çıkarabilir.

Saha uygulamalarında en sık karşılaşılan uygunsuzluklardan biri, trafo hücrelerinin aşırı tozlu olmasıdır. İletken toz birikintileri, nemle birleştiğinde izolatörler üzerinde ark atlamalarına neden olur. Bu durum trafonun ani açmasına ve enerji kesintisine yol açar.

İlgili Mevzuat ve Standartlar

Trafo bakımları ve elektriksel kontroller, 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında ele alınan İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği çerçevesinde yürütülür. Bu yönetmelik, işletmelerin tesisatlarını düzenli olarak kontrol ettirme sorumluluğunu tanımlar.

Ayrıca, Elektrik Tesislerinde Topraklamalar Yönetmeliği, trafoların güvenli çalışması için gereken topraklama sürekliliğini ve değerlerini düzenler. Bu mevzuatlar, elektriksel sistemlerin can ve mal güvenliğini tehdit etmeyecek standartlarda işletilmesini zorunlu kılar. İşletmelerin, bu standartlara uygun periyodik bakım raporlarını tutması ve denetimlerde hazır bulundurması gerekir.

İşletmeler İçin Pratik Değerlendirme

Kontrol öncesinde işletme yetkilisi, trafo hücresine erişim sağlayan anahtarları hazır bulundurmalı ve sistemin enerjisiz kalması gereken süreler için operasyonel planlama yapmalıdır. Kontrol sırasında, işletmenin daha önceki trafo bakım raporları ve varsa termal kamera ölçüm geçmişleri, mühendislik değerlendirmesi için referans olarak kullanılmalıdır.

Tespit edilen uygunsuzluklar; "kritik" (hemen müdahale gerektiren), "önemli" (yakın zamanda giderilmesi gereken) ve "iyileştirme" şeklinde raporlanmalıdır. Bakım sonrası yapılan yeniden kontrol, iyileştirmelerin doğrulanması ve işletmenin güvenli enerji kullanımına dönmesi için atlanmamalıdır.

Sıkça Sorulan Sorular

Trafo bakımları ne kadar sürede bir yapılmalıdır?

Trafo bakımları, ilgili yönetmelikler ve üretici talimatları doğrultusunda, işletmenin bulunduğu ortam koşulları da dikkate alınarak genellikle yılda bir kez gerçekleştirilmelidir. Ağır çalışma koşullarında veya aşırı kirlilik olan ortamlarda bu periyotlar daha kısa tutulabilir.

Trafoda yağ testi neden yapılır?

Yağ testi, trafonun soğutma ve yalıtım sıvısının elektriksel ve kimyasal özelliklerini kontrol etmek için yapılır. Yağ içerisindeki nem veya bozulmalar, cihazın iç kısmında arızalara ve yangın riskine yol açabilir.

Kontroller sırasında enerjinin kesilmesi zorunlu mudur?

Evet, detaylı elektriksel ölçümlerin ve fiziksel bağlantı kontrollerinin güvenli bir şekilde yapılabilmesi için trafo enerjisinin kesilmesi ve gerekli iş güvenliği önlemlerinin alınması zorunludur.

Trafo topraklaması neden kontrol edilmelidir?

Trafo topraklaması, hata akımlarının güvenli bir şekilde toprağa iletilmesi ve cihaz gövdesinde tehlikeli bir gerilim oluşmaması için gereklidir. Bu sistemin sürekliliği, personel ve tesis güvenliği için temel bir zorunluluktur.

Bakım raporu işletme için neden önemlidir?

Bakım raporu, işletmenin elektriksel güvenliğini belgeleyen resmi bir evrak niteliğindedir. Ayrıca yasal denetimlerde veya sigorta süreçlerinde tesisin bakım geçmişini ve teknik uygunluğunu kanıtlamak için ihtiyaç duyulan ana dokümandır.

Sonuç

Düzenli trafo bakım kontrolü, sadece bir yasal zorunluluk değil, aynı zamanda işletme güvenliğinin temel taşıdır. Trafonun sağlıklı çalışması, tesis genelindeki elektriksel kararlılığı doğrudan etkiler. Mühendislik yaklaşımıyla gerçekleştirilen periyodik incelemeler, olası arızaların büyümesini engelleyerek büyük ölçekli maddi kayıpların ve iş kazalarının önüne geçer. Bakım süreçlerine gösterilen özen, enerji verimliliğini ve işletme sürekliliğini uzun vadede garanti altına alır.
